Захотелось заказчику датчики движения в потолок, и чтобы напрямую к Алисе подключались, и чтобы обязательно Zigbee и без батареек. Таких в продаже не оказалось.

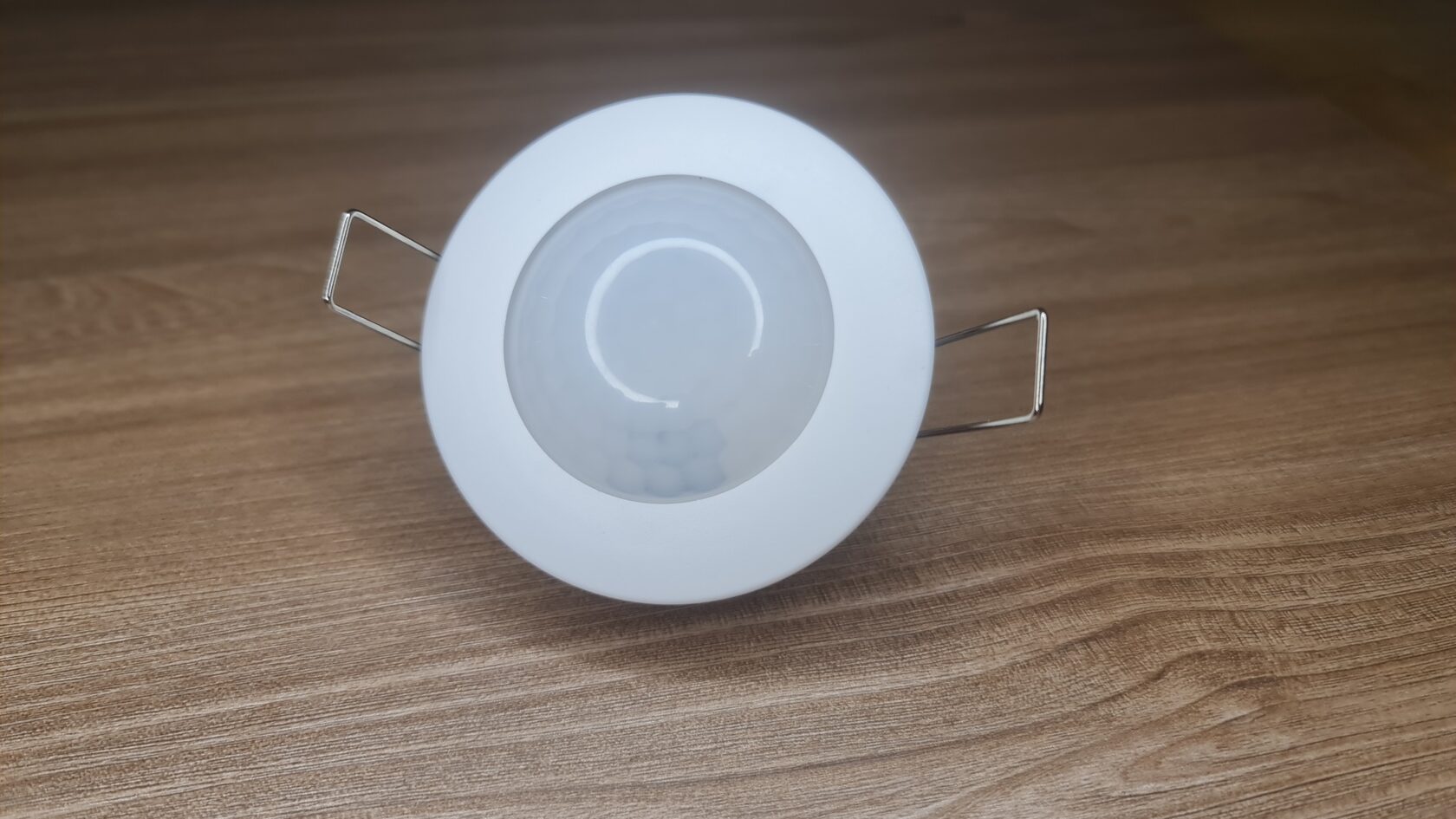

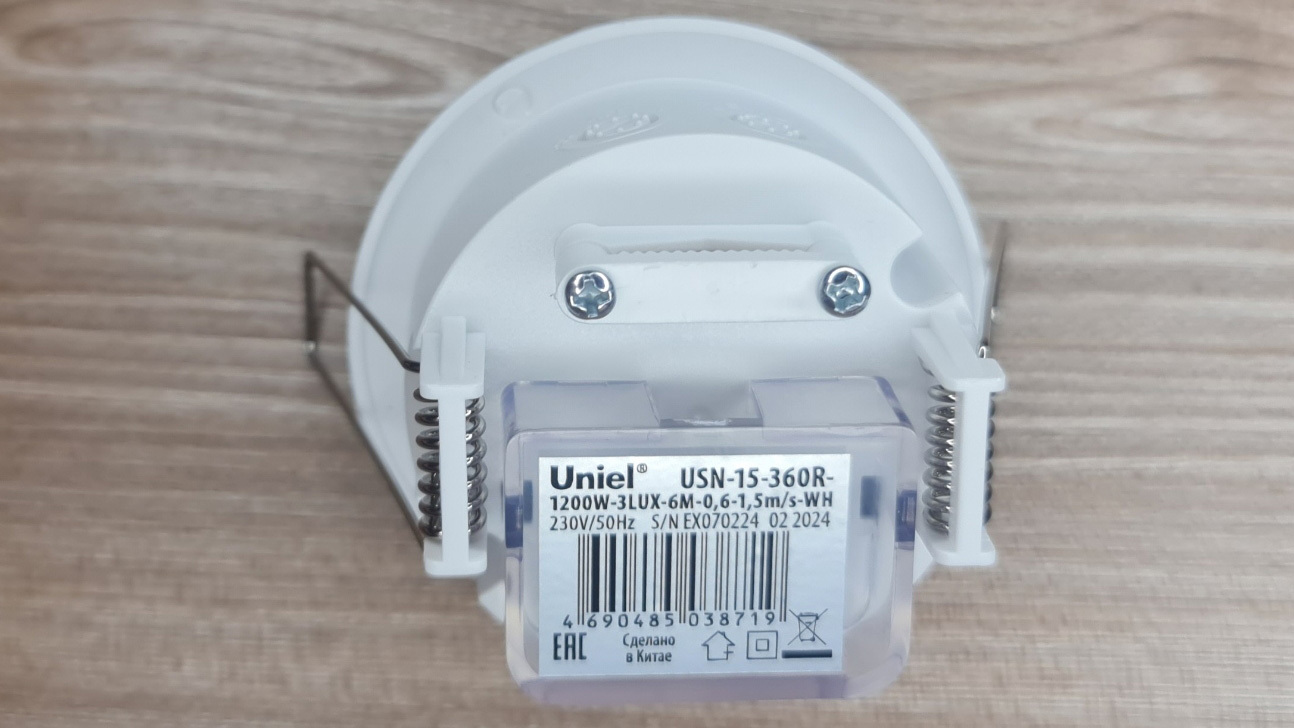

И так, выбор пал на вот такой, не умный датчик движения, работающий от 220 вольт.
И так, выбор пал на вот такой, не умный датчик движения, работающий от 220 вольт.

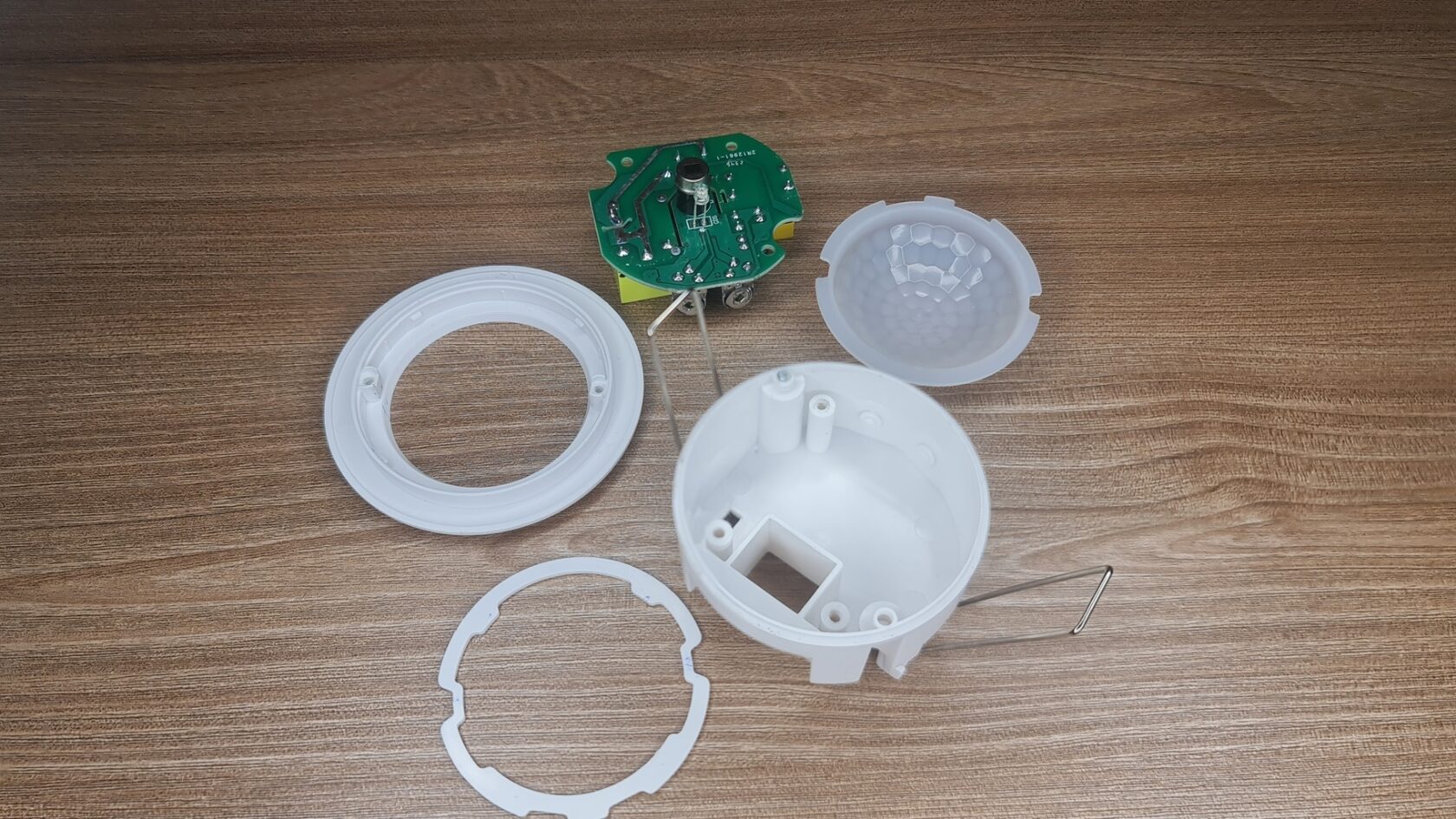

Выглядит весьма привлекательно. От него нам нужен только корпус. Вскрываем пациента.
Видите кольцо в левом нижнем углу? Вот его мы и будем переделывать под наш датчик движения.

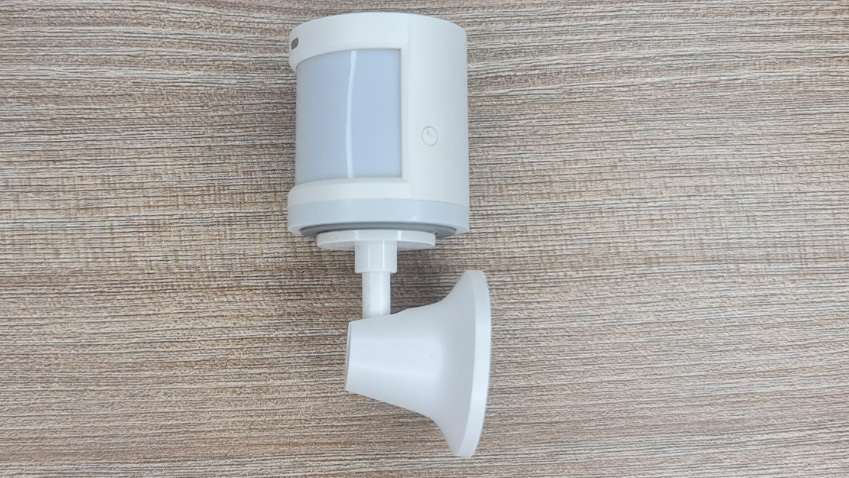

Для дальнейших манипуляций нам понадобится беспроводной датчик движения Aqara.
Для дальнейших манипуляций нам понадобится беспроводной датчик движения Aqara.

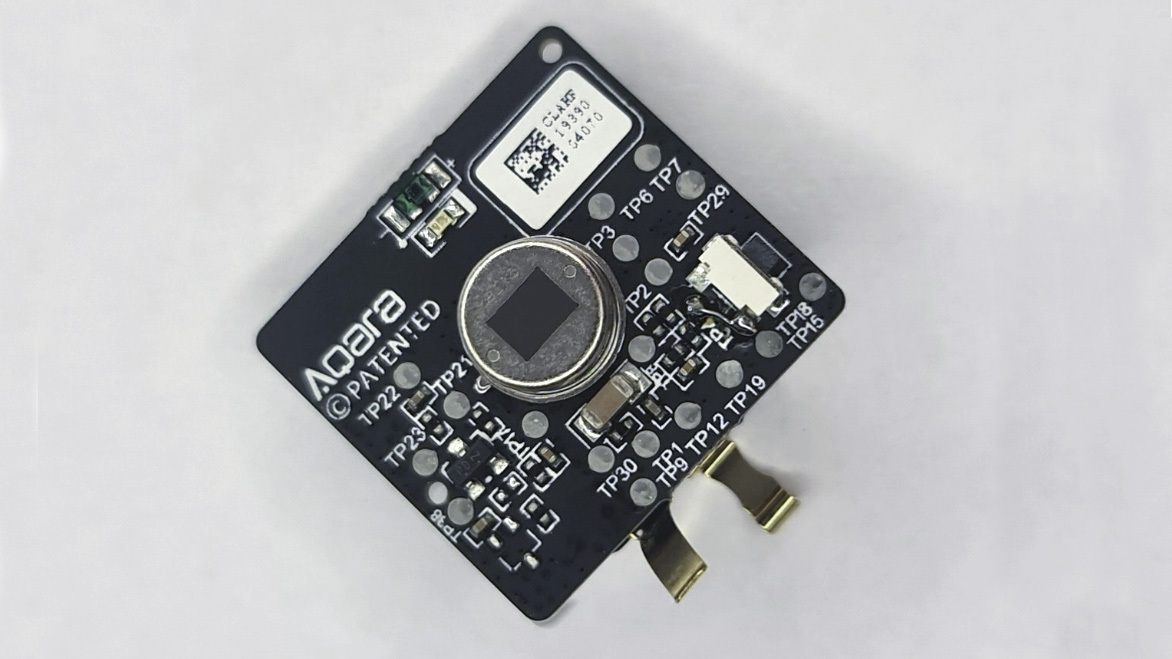

Вскрываем его. Внутри плата из двух половинок, с коннектором.

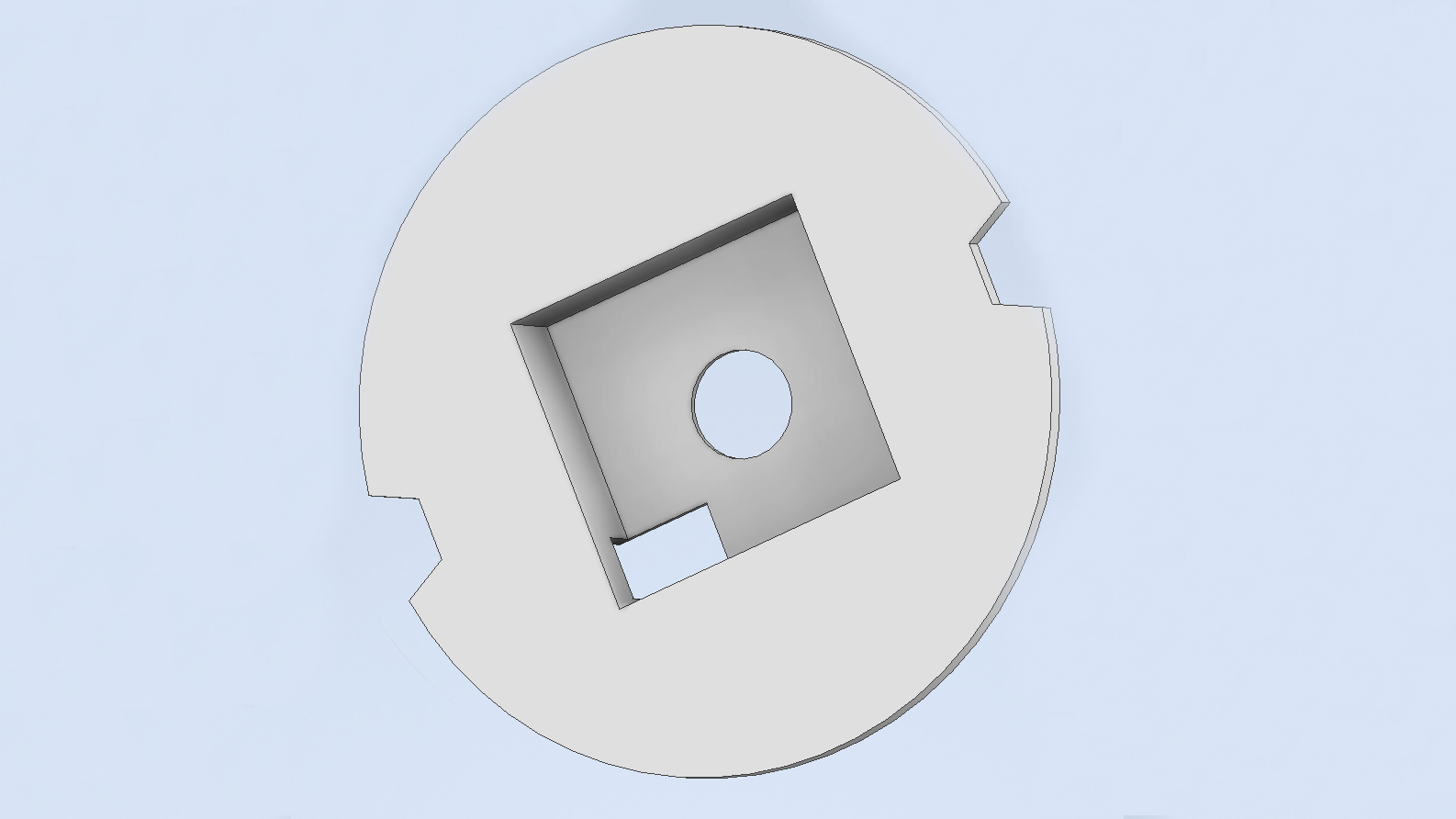

Теперь необходимо в проводном датчике измерить расстояние, на которое датчик движения входит в полусферу рассеивателя относительно кольца (взял его для отправной точки) и понять, как модифицировать кольцо, чтобы в него наш беспроводной датчик поместить. Если не попадем точно в размер, тогда угол обнаружения изменится. В общем измеряем и рисуем в 3D наше новое кольцо, предусматриваем технологическое отверстие, чтобы удобно было нажимать на кнопку сопряжения.
И печатаем.

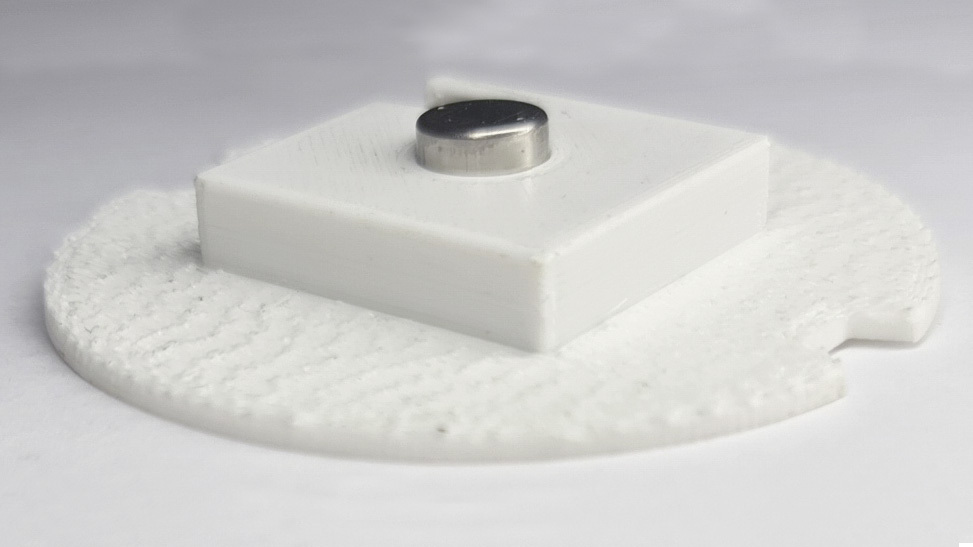

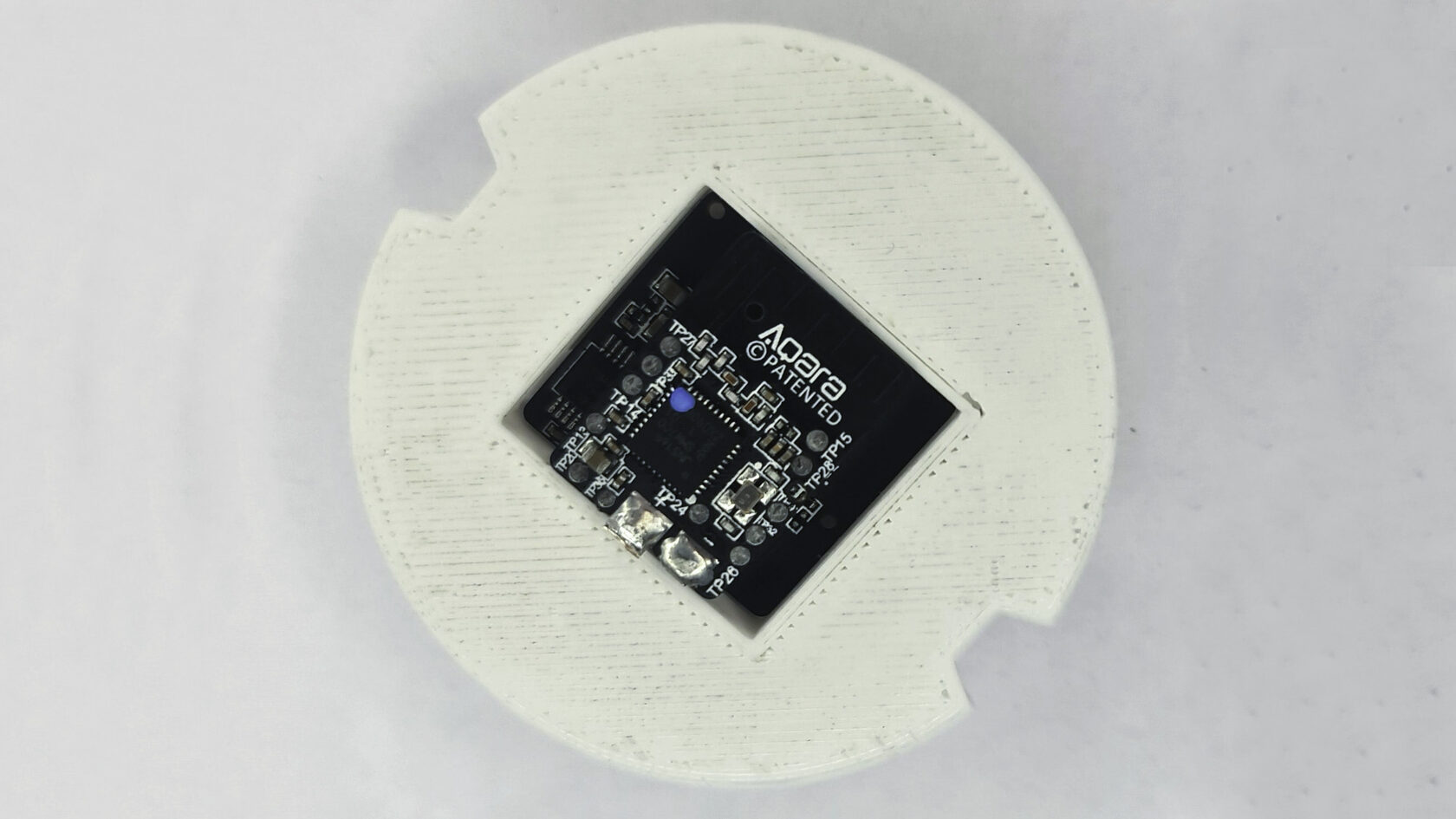

Вот что в итоге получилось. Плата плотно входит в напечатанную модель. Датчик движения при сборке оказывается на том-же месте, что и у родного.
На качество печати не обращайте внимание. Много поддержек. На работоспособность конечного устройства это никак не повлияет.

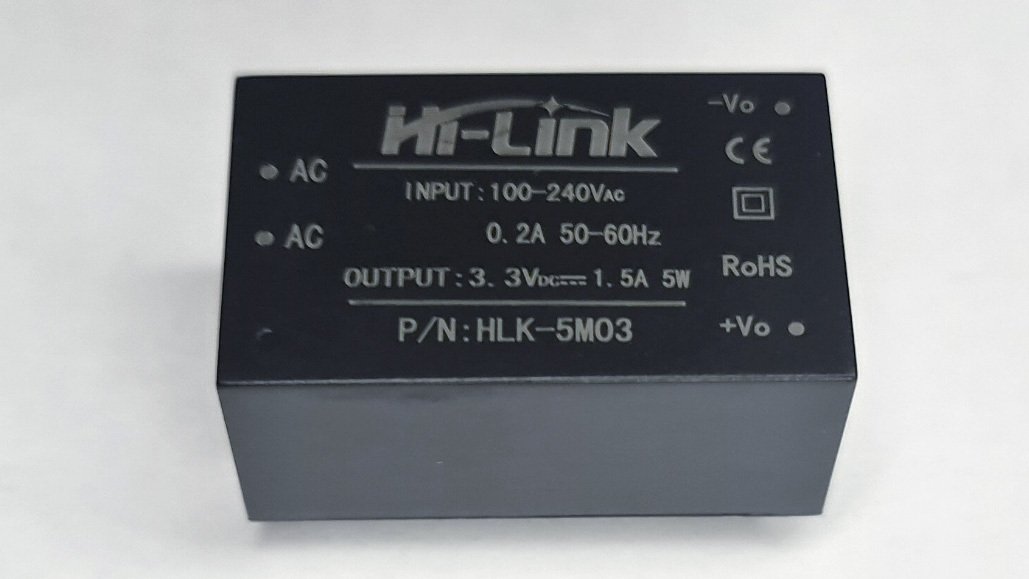

И третий компонент-нам нужен трансформатор с 220 на 3 вольта. Выбор пал на него. Меньше найти не удалось. Если подскажете другой вариант, буду благодарен.
И третий компонент-нам нужен трансформатор с 220 на 3 вольта. Выбор пал на него. Меньше найти не удалось. Если подскажете другой вариант, буду благодарен.
И так. Финальная сборка. Достаём тиски, пилу по металлу и паяльник.
От платы отпиливаем всё лишнее. Нам нужен от нее только коннектор, чтобы удобно было подключать к сети. Припаиваем плату к трансформатору, а трансформатор к коннектору. Провода от датчика к трансформатору сделал подлиннее, чтобы удобно было всё собирать и разбирать.
От платы отпиливаем всё лишнее. Нам нужен от нее только коннектор, чтобы удобно было подключать к сети. Припаиваем плату к трансформатору, а трансформатор к коннектору. Провода от датчика к трансформатору сделал подлиннее, чтобы удобно было всё собирать и разбирать.

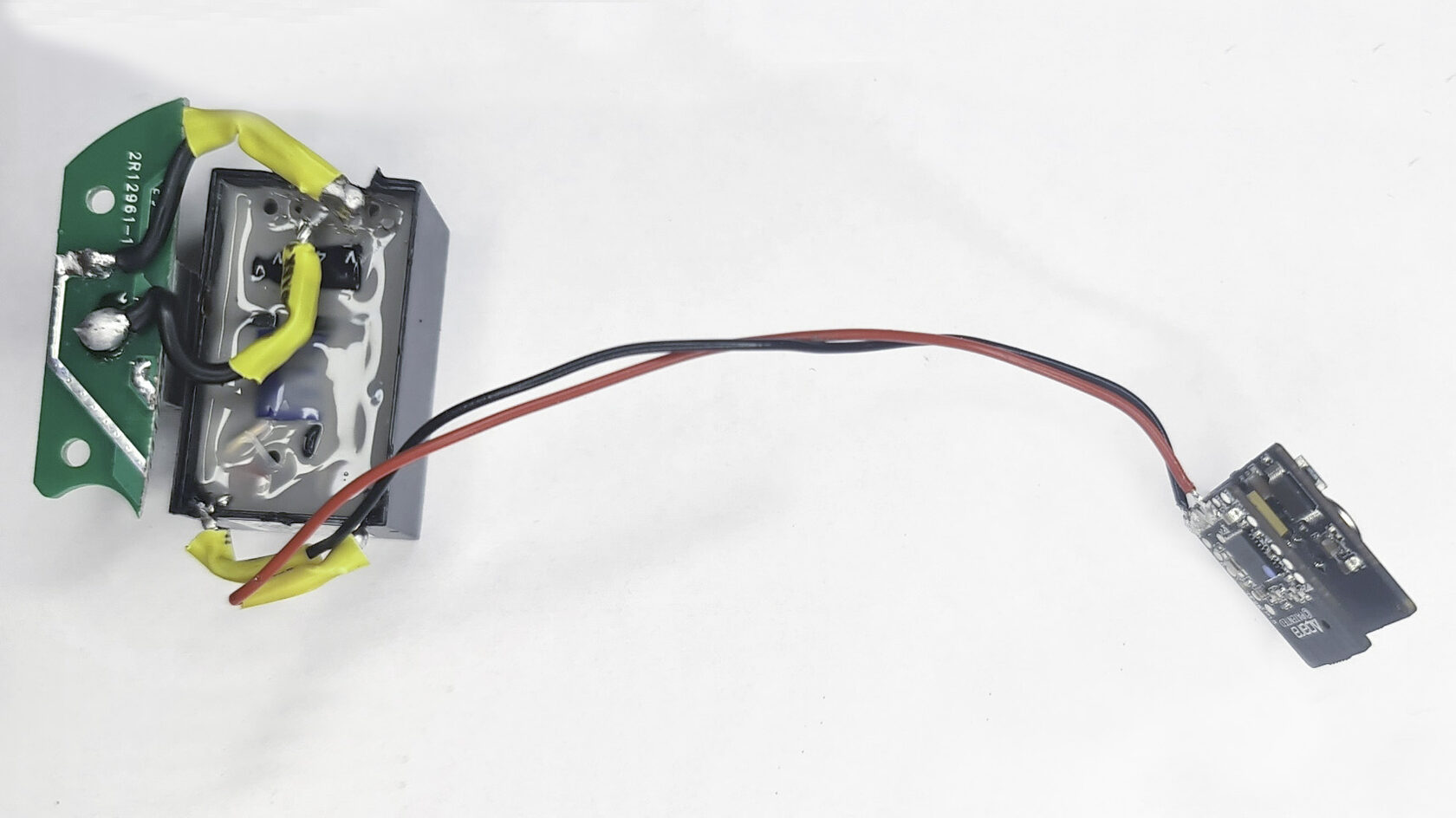

Получилось вот так:

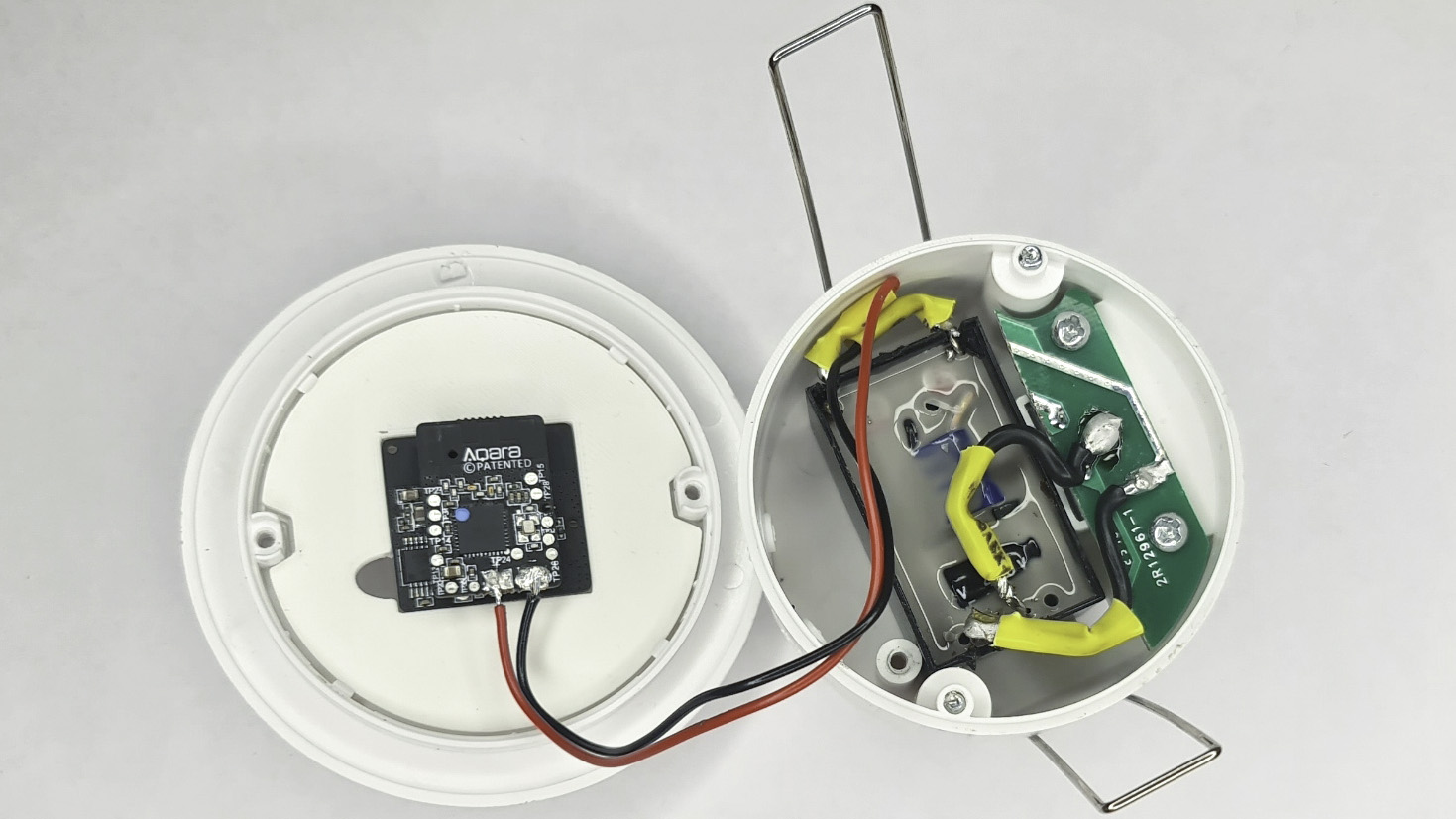

Теперь помещаем всё в корпус и собираем.

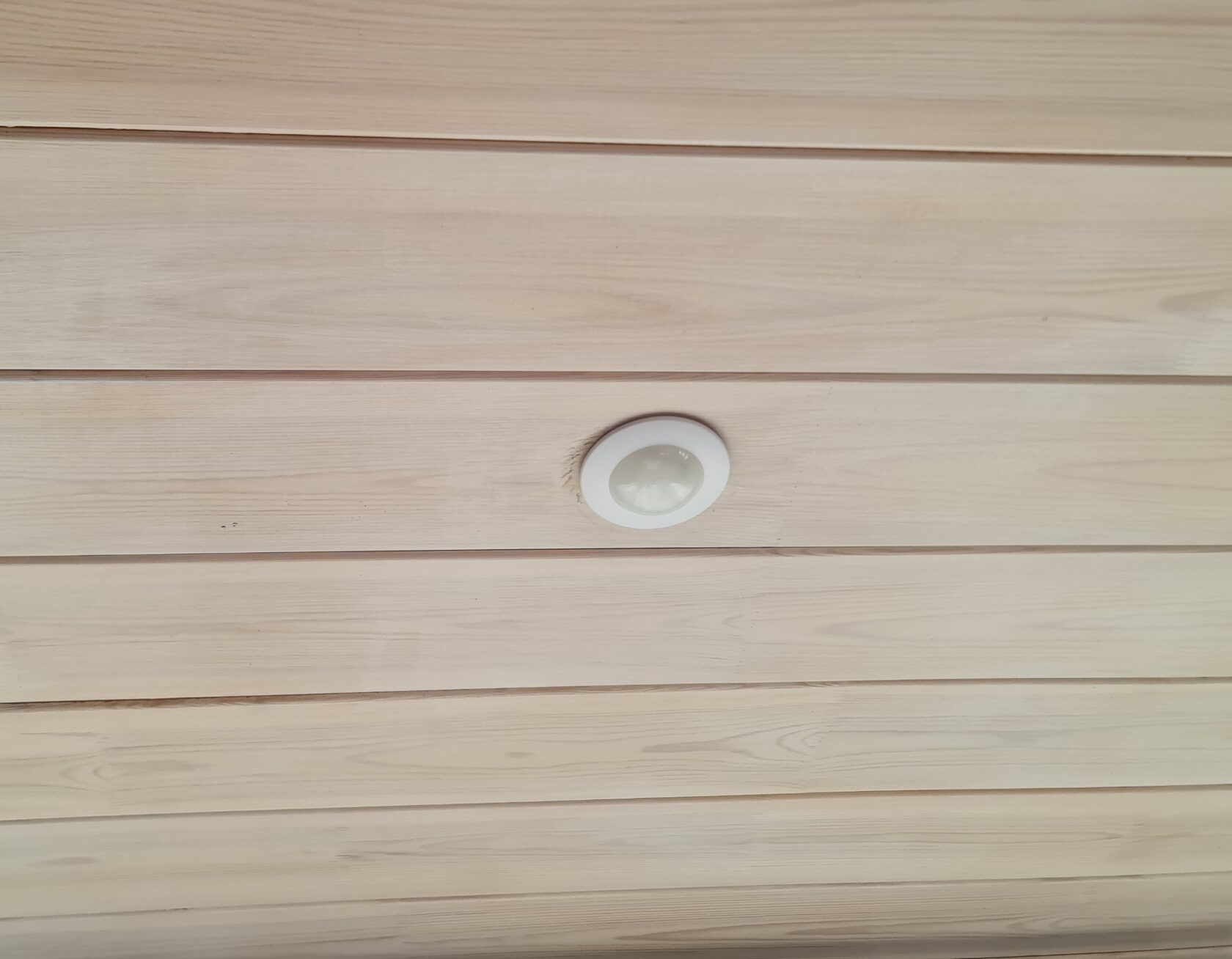

Вставляем датчик в потолок вместо точечного светильника. Подключаем к Алисе и тестируем. Работает как часы.
При высоте потолков 2,7 метра площадь покрытия составляет примерно 3,8 метра по полу. Ширина коридора, куда будет устанавливаться датчик — 2 метра. Значит сделано с запасом. Заказчик доволен, к чему мы и стремились.
Если вы собираетесь делать умный дом, свяжитесь с нами, сделаем профессионально и быстро: smartflat.pro
Да, тут можно играться с расстоянием, на которое датчик входит в рассеиватель и добиться большего угла (доли миллиметра играют роль), но такой задачи перед нами не стояло.
Если кому необходима STL-ка для печати, то можете взять тут:
https://disk.yandex.ru/d/YylWQSBVFwIncg
